Jak przygotować montaż systemu otwierania wysokiego naświetla w oknie z PCV

Zbyt wysokie umiejscowienie naświetla w oknach z tworzywa sztucznego sprawia, że obsługa skrzydła z poziomu podłogi staje się niemożliwa przy użyciu tradycyjnej klamki. Standardowe okucia obwiedniowe przestają spełniać swoją funkcję, gdy górna krawędź ramy znajduje się powyżej 180 centymetrów od posadzki. Wymusza to zastosowanie mechanizmów dźwigniowych, które przenoszą napęd na odległość i pozwalają na bezpieczne uchylanie okna. Taki system otwierania eliminuje konieczność korzystania z drabin lub podestów roboczych w budynkach użyteczności publicznej, halach magazynowych oraz wysokich pomieszczeniach mieszkalnych.

Wymiarowanie naświetla i analiza przestrzeni montażowej

Płynna praca mechanizmów dźwigniowych zależy od precyzyjnego dopasowania systemu do parametrów technicznych okna. Skrzydło musi spełniać określone kryteria, z których najważniejsza jest wysokość wynosząca minimum 250 milimetrów. Jeśli ten wymiar będzie mniejszy, nożyce nie zdołają wygenerować odpowiedniego kąta uchyłu. Konstrukcja z polichlorku winylu narzuca również ograniczenia wagowe, dlatego masa elementu otwieranego rzadko może przekraczać 80 kilogramów. Przeciążenie mechanizmu skutkuje szybkim zużyciem prowadnic i deformacją tworzywa wokół punktów mocowania. Z kolei maksymalna szerokość otwierania, która gwarantuje stabilność, zazwyczaj zamyka się w granicy 300 milimetrów.

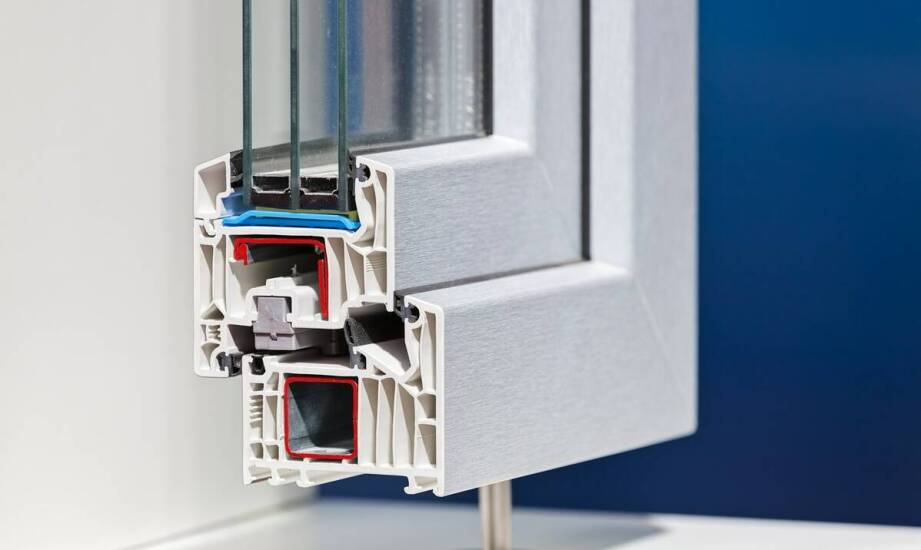

Sama głębokość profilu okiennego stanowi kolejny istotny czynnik w planowaniu prac. Rama powinna mieć co najmniej 60 milimetrów głębokości, aby zmieścić wszystkie elementy mocujące bez ingerencji w stalowe zbrojenie. Węższe systemy okienne nie pozwalają na bezpieczne ukrycie prowadnic i stwarzają ryzyko przewiercenia komór odpowiedzialnych za izolację termiczną. Przestrzeń niezbędna do swobodnej pracy ramion nożyc i łańcucha przekładniowego wynosi zazwyczaj 20 milimetrów wolnego miejsca wzdłuż krawędzi ościeżnicy.

Prawidłowe czytanie specyfikacji technicznej wymaga uwzględnienia tolerancji okiennych. Standardowe procedury instalacyjne zakładają pozostawienie od 20 do 30 milimetrów luzu między ościeżnicą a murem. Taka szczelina dylatacyjna zapewnia wystarczającą przestrzeń na regulację mechanizmu i kompensuje naprężenia termiczne plastiku. Przed przystąpieniem do wiercenia otworów należy sprawdzić, czy wyliczona głębokość profilu pozwala na frezowanie pod łożyska oraz prowadnice. Brak odpowiedniego zapasu miejsca szybko prowadzi do kolizji z uszczelkami lub innymi elementami ryglowania.

Przygotowanie podzespołów i weryfikacja okuć przed instalacją

Prace rozpoczynają się od rygorystycznej kontroli kompletności dostarczonego zestawu. Wykonawca musi upewnić się, że w pudełku znajdują się wszystkie niezbędne elementy przeniesienia napędu. Weryfikacji podlegają przede wszystkim:

• masywne wsporniki mocowane do ościeżnicy,
• łożyska pręta przenoszącego moment obrotowy,
• narożne prowadnice zmniejszające tarcie,
• łańcuch z zaciskami oraz główna dźwignia sterująca.

W przypadku bardzo szerokich okien niezbędne stają się również dodatkowe nożyce stabilizujące. Wszelkie braki na tym etapie całkowicie wstrzymują prace, ponieważ zastępowanie dedykowanych części zamiennikami znacząco obniża nośność całego układu mechanicznego.

Firma BM Okucia, dostarczająca komponenty dla stolarzy budowlanych, zwraca uwagę na bezwzględną konieczność dopasowania siłowników do rzeczywistej wagi skrzydła. Wybierając mechanizm taki jak ventus, montażysta zyskuje układ przystosowany do specyfiki ciężkich, wielokomorowych profili z tworzywa sztucznego. Należy upewnić się, że wariant dobrany do konkretnego naświetla wytrzyma znaczne obciążenia dynamiczne powstające podczas gwałtownego zamykania w przeciągu.

Gromadzenie narzędzi obejmuje przygotowanie precyzyjnych przyrządów pomiarowych oraz specjalistycznej chemii. Oprócz długiej taśmy mierniczej i kątownika potrzebne będą odpowiednie wiertła do tworzyw oraz betonu. W niektórych przypadkach przydaje się silikon bezbarwny do uszczelniania wyfrezowanych krawędzi. Montaż wymaga ustawienia skrzydła w pozycji bazowej, dokładnego odmierzenia odległości mocowań i starannego oczyszczenia profili z resztek zaprawy.

Błędy popełniane na tym etapie przeważnie mszczą się podczas pierwszego uruchomienia. Zbyt mały zapas miejsca w komorze ramy to najczęstsza przyczyna zacinania się cięgna. Instalatorzy często ignorują również ryzyko kolizji z istniejącymi zaczepami obwiedniowymi. Niewłaściwe rozmieszczenie punktów podporu powoduje, że siła nacisku rozkłada się nierównomiernie, co prowadzi do wyginania cienkościennych profili.

Wykorzystanie systemów otwierania z poziomu posadzki sprawdza się tam, gdzie architektura budynku wymusza umieszczenie przeszkleń wentylacyjnych poza zasięgiem ludzkich rąk. Instalacja takich rozwiązań w naświetlach przekraczających dwa metry wysokości gwarantuje swobodną wymianę powietrza. Dzięki temu nie zachodzi ryzyko uszkodzenia tradycyjnej klamki lub niebezpiecznego wyrwania zawiasów ramowych z plastiku. Trwałość całej konstrukcji zależy od rzetelnie przeprowadzonego pomiaru oraz utrzymania rygorystycznych tolerancji montażowych narzuconych przez producenta profili okiennych. Właściwe rozpoznanie przestrzeni roboczej we wnętrzu ramy eliminuje naprężenia punktowe i zapewnia płynną pracę nożyc przez wiele lat. Zaniechanie ostatecznej korekty ustawień po teście ruchowym skutkuje szybszym zużyciem rygli, dlatego każdy etap prac wymaga dużej dyscypliny technicznej. Prawidłowo zaplanowany montaż sprawia, że mechanizm staje się integralną częścią stolarki, bezawaryjnie funkcjonującą w codziennym użytkowaniu.
